Artículo original
DESARROLLO
DE UN SISTEMA DE ASISTENCIA VISUAL PARA UN MANIPULADOR AUTOMÁTICO PROGRAMABLE
(ROBOT INDUSTRIAL)
VISUAL ASSISTANCE SYSTEM FOR A
PROGRAMMABLE AUTOMATIC HANDLER (INDUSTRIAL ROBOT)
Ing. Martín Ferreyra Biron, Ing. Alberto
Miguens, Ing. Fernando Szklanny
Departamento de
Ingeniería e Investigaciones Tecnológicas, Universidad Nacional de La Matanza
mferreyra@unlam.edu.ar , amiguens@unlam.edu.ar , fszklanny@unlam.edu.ar
Resumen:
En el presente trabajo se describe el
desarrollo de un sistema de procesamiento digital de imágenes y la adaptación
de un algoritmo detector de objetos, utilizando cámaras de alta velocidad con
el objetivo final de incorporar dicho sistema a un autómata programable, apto
para moverse con seis grados de libertad de forma articulada y con el fin de
ser utilizado en aplicaciones industriales con ciertas exigencias de
eficiencia. El autómata, que se encuentra funcionando casi en su totalidad,
está conformado por tres elementos: un manipulador, un controlador y un
conjunto de sensores.
El controlador es el encargado de procesar
la información para mover el manipulador y las unidades de control de energía. Por
otra parte, el brazo está comandado por un servomecanismo que permite mover al
mismo articuladamente en seis ejes, y por último los sensores utilizados, con
la finalidad de mejorar el control del autómata y la seguridad en el entorno de
trabajo, son cámaras de alta velocidad y acelerómetros.
El objetivo principal del presente consiste
en el desarrollo del sistema de visión que dará soporte al autómata descripto.
Abstract:
This document describes the development of a digital
image processing system and an object detector adaptation using high-speed
cameras, with the final goal of being included into a programmable automat, suitable
to move in six degrees of freedom, and oriented to industrial applications with
specific efficiency requirements. This robot, currently working almost entirely,
includes three elements: a manipulating system (the arm), a controller and a
quantity of sensors.
The controller is the device that process the movement
information and the energy control units. The arm is moved by a servomechanism
and is capable of moving in six axis and, finally, the sensors required, in
order to get a better control of the robot and to ensure safety in the work
environment, are high-speed cameras and accelerometers.
In other terms, the main objective of the current work
consists in the development of a visual system that will support the
abovementioned robot.
Palabras Clave: Visión, robot industrial, velocidad,
seguridad.
Key Words: Vision,
Industrial robot, speed, safety.
I. INTRODUCCIÓN
La aplicación de los sistemas digitales de
procesamiento de señales y su aplicación al control de motores de inducción y
autómatas programables tiene su origen en la década de 1970, con los primeros
desarrollos de procesadores digitales de señales DSP por Intel, AMI y Bell
Labs. Las dificultades en cuanto a la capacidad de procesamiento y velocidad hicieron
que su aplicación se limite a controles de baja complejidad. Sin embargo, el avance
tecnológico producido desde ese momento hasta hoy, hace factible aplicar estos
sistemas digitales de procesamiento a controles con algoritmos de alta
complejidad.
El autómata propuesto es un brazo mecánico
capaz de moverse articuladamente en seis ejes, del tipo de "articulación
coordinada", llamado así por la semejanza de sus movimientos con los del
cuerpo humano. La programación de los movimientos del autómata se realiza desde
una computadora personal mediante un software a desarrollar. Los autómatas
programables se utilizan ampliamente en la industria automotriz, aunque existen
numerosos sistemas de producción que no cuentan con autómatas que se adapten a
sus necesidades, por lo que el trabajo que aquí se describe permite proponer
soluciones innovadoras que cubran dichas necesidades. En particular se hace
indispensable el desarrollo de algoritmos para el guiado de autómatas en base a
la visión, lo que permitirá utilizarlos para detectar y manipular objetos de
diversas índoles, mejorar la precisión al realizar una trayectoria, y evitar
objetos no previstos en una tarea, haciendo al autómata adaptable a diferentes
condiciones de trabajo.

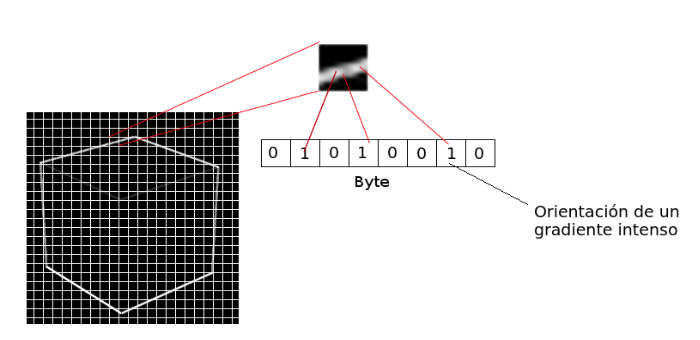

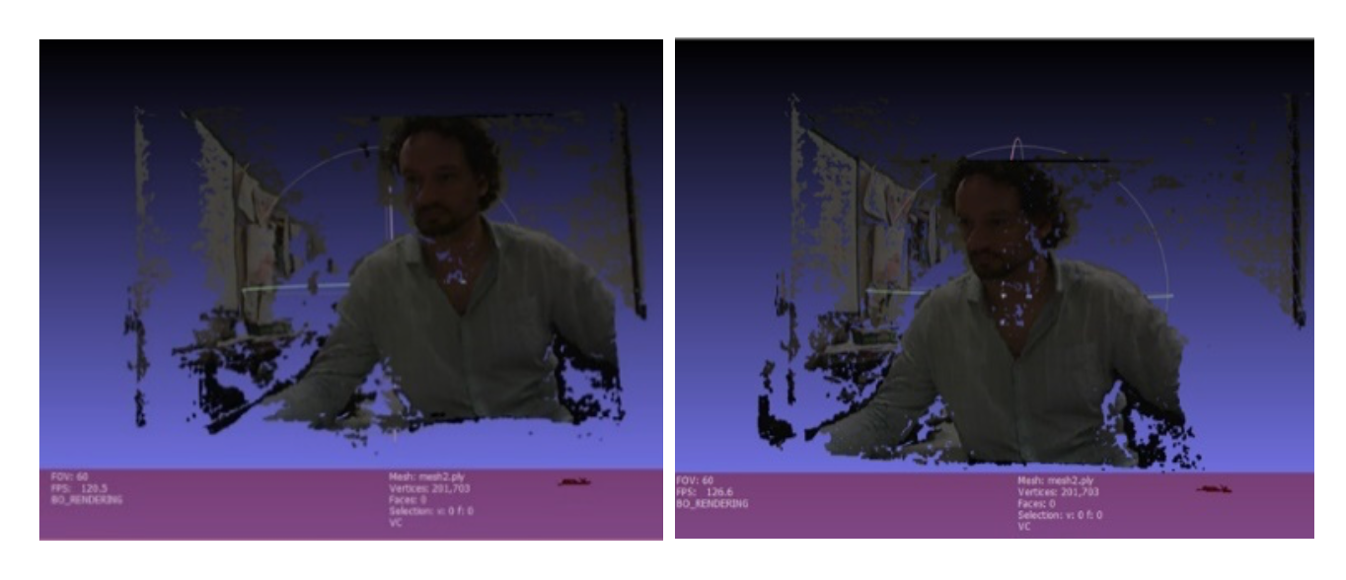

Fig. 1.
Ejemplo de cómo se realiza un “template”
En conclusión, con el fin de mejorar la
productividad de las industrias, la calidad y el costo de fabricación para
ganar competitividad a nivel global, se hace interesante contar con autómatas
programables en los procesos de fabricación con sistemas de visión.
II. MARCO TEÓRICO
El procesamiento digital de imágenes ha
tomado un gran impulso en la última década y si bien en la actualidad existe
una gran cantidad de bibliografía sobre estudios y algoritmos desarrollados
para el control de motores de inducción, sistemas de control electromagnéticos,
vehículos eléctricos, procesamiento digital de imágenes, entre otros, no
abundan sistemas de producción que cuenten con autómatas que se adapten a sus
necesidades respecto a procesos automatizados orientado a un aumento del nivel de producción
y calidad y menos aún que utilicen el procesamiento digital de imágenes. A
partir de esta situación se decidió desarrollar un brazo robot que pueda ser
automatizado y tomar decisiones en sus movimientos, valiéndose de la entrada
que proporcionan cámaras de video. Para
que el brazo pueda tomar decisiones necesitará reconocer objetos y esto implica
la adecuada elección de un algoritmo que cumpla con tal fin. Al inicio de la
investigación sobre estos algoritmos se hizo un estudio empírico sobre SURF[1]
y ORB[2] los cuales forman parte de conocidos detectores aunque no se lograba
una correcta detección en objetos que no tuvieran textura. Tampoco se deseaba utilizar redes neuronales
convolucionales [3] debido al costo de procesamiento y de entrenamiento más
allá de su buen desempeño en reconocer patrones y la atención [4], junto con
las redes neuronales recurrentes no se encontraban en ese momento tan
difundidas en el campo del procesamiento digital de imágenes, por lo tanto de
todas las opciones estudiadas la que más se acercaba a nuestros requerimientos
fue el algoritmo DOT [5] que fue el implementado y el cual se detalla en los
siguientes párrafos.
III. IMPLEMENTACIÓN DE DOT
Como se comentó en párrafos anteriores, parte
del proyecto implica el desarrollo e implementación de DOT, algoritmo del cual
daremos una breve reseña.
A.
DOT
DOT
es un algoritmo de detección de objetos presentado en la CVPR 2010 el cual
tiene la capacidad de poder detectar objetos con o sin textura de una manera
rápida y repetitiva valiéndose de distintas imágenes procesadas del objeto a
buscar, a las que se denomina patrones (a partir de ahora se utilizará la
terminología original “templates”).
DOT se puede resumir en tres grandes pasos:
·
Creación
de los “templates”.
·
Preparación
de la escena.
·
Búsqueda
del objeto.
B.
CREACIÓN
DE TEMPLATES
La primera etapa es la creación de los
“templates” a partir de los objetos a buscar, siendo la metodología propuesta
por DOT simple: obtener imágenes del objeto desde distintas perspectivas para
luego procesarlas y obtener finalmente los “templates”. Mientras más
“templates” distintos se obtengan, más eficiente será la búsqueda, pero también
más lenta. Estas imágenes serán la materia prima de los “templates” y se
buscarán posteriormente en la escena. Luego,
a cada imagen del objeto obtenida se le aplica el filtro Sobel [6] para así
poder hallar los gradientes de la imagen. La imagen resultante se divide en “pequeños”
cuadrados de N x N pixel y se recogerá la orientación de los primeros 7 gradientes
más intensos en cada cuadrícula. Estos datos se guardarán en un byte siendo el
MSB el bit que indique si en esa celda de la cuadrícula hubo o no gradientes.
C.
PREPARACIÓN
DE ESCENA
Se denomina “escena” a la imagen en la que
se buscará el objeto a detectar. El proceso es similar a como se prepara un
“template”: los bordes de la escena son detectados con el filtro Sobel para así
obtener los gradientes, luego se divide la imagen en cuadrados de la misma
medida utilizada en los “templates” con la diferencia de que no se buscarán los
7 gradientes más intensos por cada cuadricula, sino que se reservará únicamente
la orientación del gradiente más intenso.
D.
BÚSQUEDA
Finalmente, la etapa de búsqueda,
conceptualmente sencilla, consta en “deslizar” sobre la escena cada “template”
calculando cuántas orientaciones de los gradientes más intensos de la escena
coinciden con las orientaciones de los “templates”. En el lugar donde haya
mayores coincidencias es donde se supondría que se encuentra el objeto a
detectar.
IV. IMPLEMENTACIÓN DE DOT EN
GPU
Si bien la implementación propuesta en el
trabajo de Hinterstoisser fue realizada en una computadora con arquitectura x86
sin GPU, la performance obtenida no fue la esperada para poder aplicar esta
técnica a un sistema de visión de un brazo robot, por lo tanto, con el objetivo
de avanzar en el desarrollo del algoritmo, se procedió a la incorporación al
sistema de una placa de desarrollo Nvidia Jetson TK1 la cual posee una GPU.
En un primer intento se compiló el código
realizado anteriormente con mínimas modificaciones para adaptarlo a la placa mencionada.
Las consideraciones iniciales, sumado a que gran parte del código hace uso de
la biblioteca OpenCV, [8] y que varios métodos utilizados están optimizados
para la ejecución en una GPU, sugerían un buen rendimiento, pero esto no fue
así. La detección en un video de prueba
superaba por mucho el tiempo de procesamiento al de su ejecución mediante el
análisis en una CPU. Observando este inconveniente se comenzó a analizar el
código con detenimiento. Se observó que la manera en la que se estaba
intentando utilizar la GPU no era la adecuada, por lo tanto, se examinó cada
uno de los métodos utilizados para identificar aquellos que producían la mayor
demora y optimizarlos. A partir de este análisis se llegó a la conclusión de
que el cálculo de gradientes en la escena era el primero que más demoraba en
ejecutarse. Recordemos que el método se debe ejecutar fotograma a fotograma ya
que se trata de un video. En el cálculo de gradientes las tareas a realizar son
las siguientes y cada una de ellas depende de la anterior:
1.
Se
convierte a escala de grises la imagen del fotograma a analizar.
2.
Se
calcula el filtro Sobel por X e Y.
3.
Se
calcula el gradiente a partir de los filtros anteriores.
4.
Se
halla el máximo gradiente en cuadrados de NxN pixeles en toda la imagen.
5.
Se
calcula el ángulo de dicho gradiente guardando su orientación en un byte.
6.
Se
almacena el resultado.
De
toda la lista anteriormente mencionada, el primer lugar en donde se atacó la
demora fue en el cálculo del filtro Sobel. Se intentó utilizar, nuevamente, pero
de otra forma, el filtro Sobel optimizado para CUDA ofrecido en OpenCV y
ejecutado en paralelo (para obtener los componentes X e Y) pero los tiempos
globales de detección nos hizo pensar que la mejor forma de ganar rendimiento
al implementar el algoritmo DOT no era utilizando los métodos optimizados
ofrecidos por OpenCV, sino a través del desarrollo de un kernel. Esto fue
producto de dos circunstancias, en un principio desconocidas, al momento de
iniciar las pruebas:
·
El tiempo de transmisión de datos desde la
memoria principal a la memoria de la GPU (y viceversa) no es despreciable y de manera inherente genera una sobrecarga de
tiempo en la ejecución del algoritmo. Estos tiempos deben ser minimizados.
·

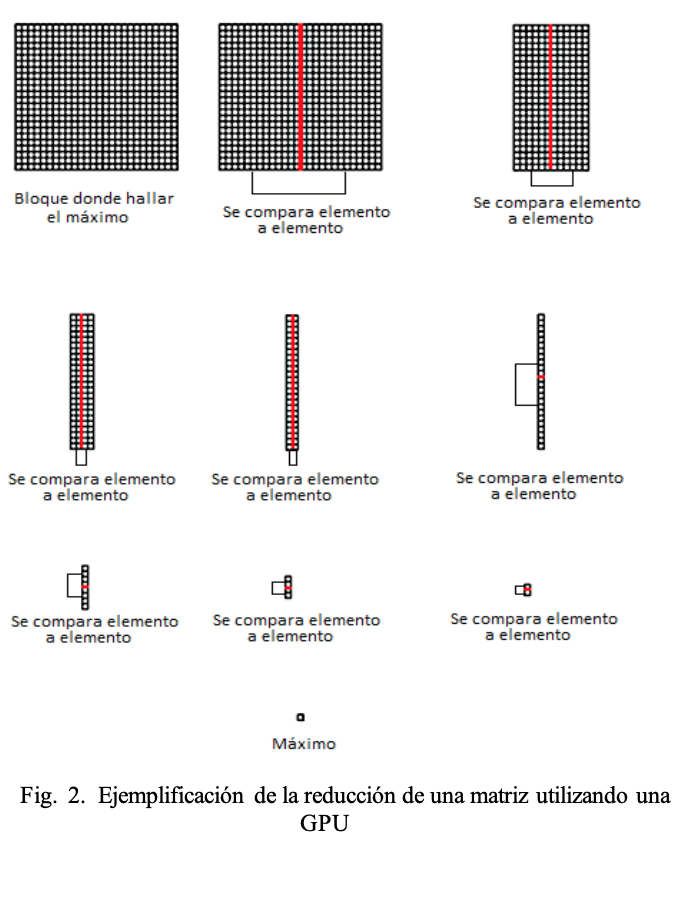

Se debe buscar en la imagen máximos
locales en regiones de interés de NxN pixeles ya que OpenCV no ofrece una
función optimizada que utilice CUDA para realizar esta tarea.
Por
todo lo expuesto se procedió al diseño de un kernel que pudiera acelerar y
hacer uso correcto de la GPU. y así hallar los gradientes eficientemente. El
enfoque utilizado para resolver el problema fue dividir y solucionar el mismo
en etapas parciales.
El
primer paso fue el desarrollo de un kernel que permitiera aplicar el filtro
Sobel a una imagen utilizando la GPU. Esto fue fundamental ya que en un kernel
se solucionaban los puntos 2 y 3 de la lista de tareas mencionada. A continuación,
se ensayó el comportamiento del kernel sobre un video y los resultados fueron alentadores:
en un tiempo mucho menor de lo esperado, el filtro era aplicado. Por lo tanto,
con estos cambios la lista de tareas quedaría de la siguiente forma:
1.
Se convierte a escala de grises la imagen
del fotograma a analizar.
2.
Se calculan el filtro Sobel por X e Y y el
gradiente (GPU).
3.
Se halla el máximo gradiente en cuadrados
de NxN pixeles en toda la imagen.
4.
Se calcula el ángulo de dicho gradiente
guardando su orientación en un byte
5.
Se almacena el resultado.
El
paso siguiente consistió en la búsqueda del máximo gradiente en los bloques de
NxN pixeles en la GPU. La primera aproximación para solucionar este problema
fue programar en un kernel distinto la búsqueda de máximos locales utilizando
la GPU en bloques de NxN pixeles. De esta forma se trabajó la imagen resultante
del filtro anterior en cuadrados NxN, pudiéndose hallar paralelamente los
máximos de cada bloque. Esto fue correcto, pero el hecho de utilizar un único
hilo para buscar el máximo gradiente desperdiciaba el poder de procesamiento de
la GPU. Es por esto por lo que después de analizar el problema se reprogramó la
solución utilizando el concepto de reducciones paralelas, en este caso, en
matrices.
La
idea de las reducciones paralelas es sencilla (la figura 2 ejemplifica de una manera clara el concepto de reducción que se
programó): para hallar un máximo se deben utilizar comparaciones. Si se utiliza
un solo núcleo o hilo, ese único hilo o núcleo debe realizar todas las
comparaciones. Pero al tener una GPU y poder decidir cuantos hilos se ejecutan
por cada bloque, esta situación cambia: como la operación de comparación es
binaria, la máxima cantidad de hilos que pueden utilizarse para solucionar el
problema de manera óptima es la mitad de la cantidad de elementos (si esta es
par). Por ejemplo, si se trata de hallar el máximo en una matriz de 8x8
elementos existirán 64 elementos a comparar y si se utilizan 32 hilos se podrán
comparar 32 pares de elementos de una sola vez, guardando el resultado en una
de las mitades. Si esta operación se continúa realizando (con los elementos que
sobran comparar) la eficiencia que se obtiene es realmente considerable.
A
posteriori de haberse hallado el máximo, en el mismo kernel se programó el
cálculo para transformar y expresar su orientación medida en un byte, tal como
lo proponen los autores del algoritmo DOT. Por lo tanto, la lista de tareas con
los cambios realizados se resume en:
1.
Se convierte a escala de grises la imagen
del fotograma a analizar.
2.
Se calculan el filtro Sobel por X e Y, y
el gradiente (GPU)
3.
Se halla el máximo gradiente en cuadrados
de NxN pixeles en toda la imagen, se calcula el ángulo de dicho gradiente
guardando su orientación en un byte y se almacena el resultado (GPU)
Las optimizaciones descriptas producen un considerable
aumento de velocidad respecto a las mismas tareas ejecutadas en una CPU o
utilizando en parte la GPU, a través de OpenCV.
Ya solucionado en gran parte la demora producida
por el cáculo de los gradientes, se continuó analizando el programa en búsqueda
de otras demoras. Un punto clave que producía las mismas, fue la decodificación
del método de compresión utilizado en los videos o en la misma cámara de la que
se obtienen los fotogramas. Debido a que la única manera de aumentar la
velocidad de esta decodificación es utilizar la GPU, y la transferencia entre
la memoria principal y la de la GPU produce demoras, se decidió decodificar los
fotogramas en un hilo común en la CPU.
Se debe tener en cuenta que la placa
Nvidia Jetson TK1 posee un microcontrolador ARM de cuatro núcleos y utilizar
uno en particular para decodificar los fotogramas no produce ningún tipo de
problemas. Valiéndose de una arquitectura de productor consumidor, en el que en
un hilo se decodifican los fotogramas (productor) y en otro hilo se ejecuta el
kernel donde se buscan los gradientes y los máximos (consumidor), se aumentó
aún más la eficiencia de ejecución del algoritmo DOT.
A.
OPTIMIZACIÓN
DE LA BÚSQUEDA
En este punto se entiende que la GPU ya no
puede ser sobrecargada, por lo tanto, la búsqueda del objeto se debe realizar
en la CPU. El algoritmo DOT propone que para encontrar un objeto es necesario buscar
la coincidencia más probable entre la escena y los objetos que se aprendieron. Para
lograr esto se necesita utilizar una ventana deslizante (que recorre toda la
escena) y buscar coincidencias de ángulos de los objetos aprendidos. El “ganador”
o la región candidata a ser el objeto en cuestión es aquella en la que existan
más coincidencias de orientaciones entre la plantilla del objeto aprendido y la
escena. En una versión simplificada del código se vería así:
Por cada plantilla de objeto aprendido
Por cada pixel en Y de la escena
Por cada pixel en X de la escena
Por cada pixel en Y de la
plantilla
Por cada pixel en X de la
plantilla
Match+=Escena(x,y)&plantilla(x,y)
La alta complejidad computacional salta a
la vista y de alguna manera habría que minimizarla. Luego de analizar el
algoritmo se llegó a las siguientes conclusiones: se podría aumentar la
eficiencia si solamente se comprobara la coincidencia de ángulos en los lugares
donde estén definidos en la plantilla, de esa manera se evitaría una iteración
“for” y, por ende, varias operaciones
en la búsqueda. Además, se notó, experimentalmente, que es mucho más rápido
hacer la búsqueda cada dos pixeles en la escena que uno por uno (sacrificando
resolución en la búsqueda por velocidad).
Para lograr esto se modificó el método que
utiliza el programa de aprendizaje para analizar y guardar los objetos
aprendidos, ahora en vez de guardar toda la plantilla se guarda solamente el
valor del/los ángulos y la posición en la misma. En resumen, una versión
simplificada del código se vería así
Por cada plantilla del objeto aprendido
Por cada pixel par en Y de la escena
Por cada pixel par en X de la escena
Por cada ángulo válido en la
plantilla
If(Escena(x,y) es un ángulo definido)
Match+=Escena(x,y)&plantilla (x,y)
Si bien el cambio no es drástico, es
evidente que existen mejoras.
B. CAMBIOS DRÁSTICOS EN EL OBJETO
El algoritmo DOT no es perfecto y en las
pruebas se observó que quizás por falta de plantillas la detección no se realizaba
en el lugar correcto. Para morigerar este comportamiento se intentó suavizar la
detección brusca de objetos, teniendo en cuenta que estos no pueden aparecen en otro lugar en la
escena de instantáneamente. Esta situación se trató de solucionar de la
siguiente manera: si se detectó un objeto en una posición que supera un umbral
de detección, la ventana de detección se trasladará de manera progresiva al
lugar donde se supone que se encuentra el objeto.
C.
PRUEBAS

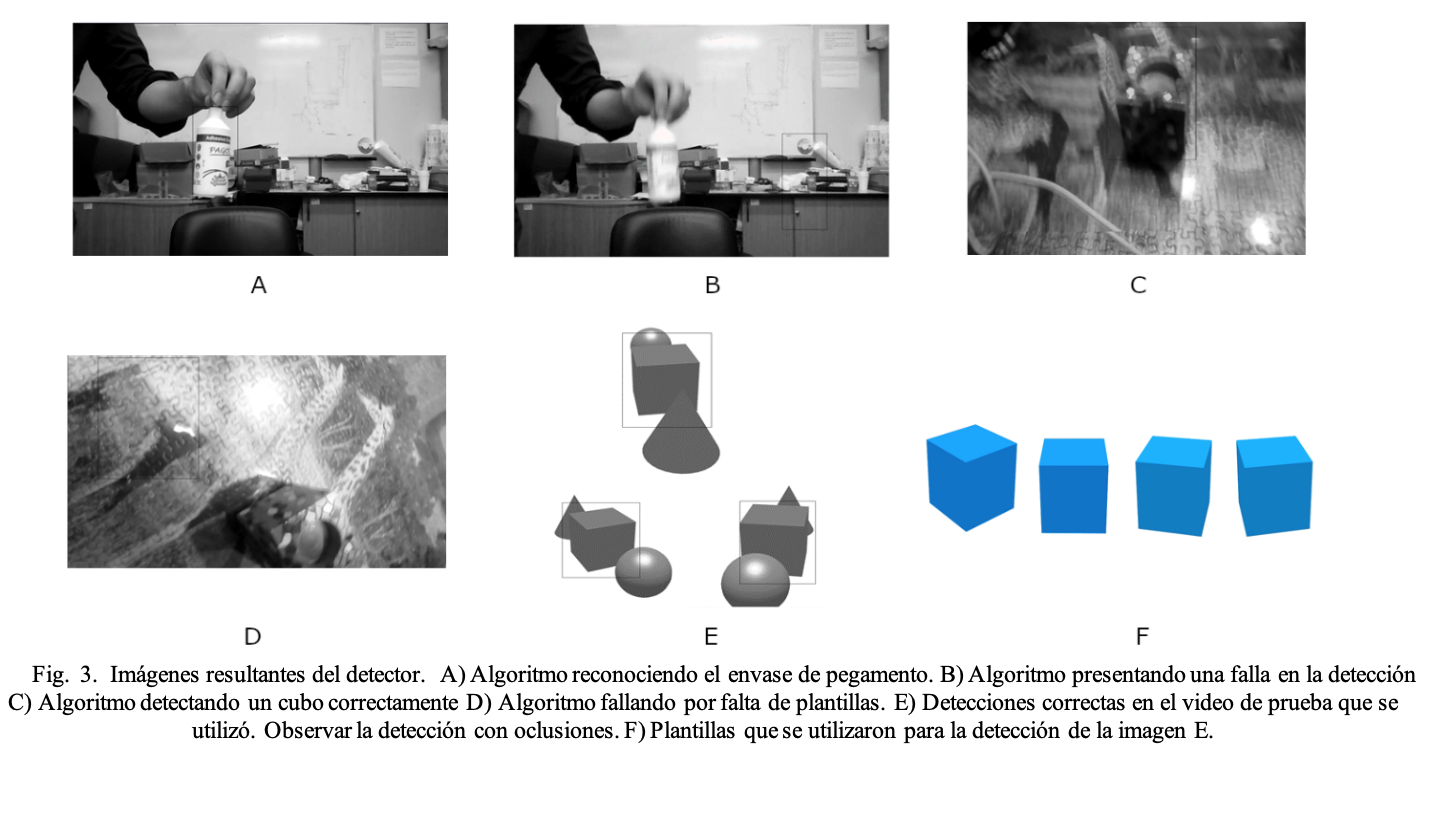

En la figura 3 se presentan algunas
imágenes de momentos en los que el algoritmo produjo resultados apropiados. Es
importante recalcar que fueron algunos momentos, debido a que no se utilizaron
demasiadas plantillas para realizar la detección. Las imágenes son grises
debido a que se consume demasiada memoria si se utilizan los tres canales de
colores. El exceso de consumo de memoria genera, como consecuencia, que el
sistema operativo termine de manera abrupta el proceso de detección.
V. DETECCIÓN DE PROFUNDIDAD
La detección de un objeto a partir de la
implementación de DOT permite encontrar el mismo en el plano, pero no en el
espacio, siendo parte fundamental la detección de esta dimensión debido a la
naturaleza posicional del brazo robot. Es por esto por lo que se necesita
realizar la medición de la profundidad por medio de un sistema estereoscópico.
La posibilidad que se evaluó es la de ubicar dos cámaras en un mismo plano M (con coordenadas x e y) separadas por una
distancia b en el eje x, y con sus ejes focales paralelos y
perpendiculares al plano M. De esta
forma se lograrían dos imágenes dispares a nivel horizontal, y el producto de
esa disparidad se utilizaría para medir la profundidad.
A nivel
matemático [9], este mecanismo puede ser resuelto a través del método de
triangulación. En la Figura 4 se puede observar
un esquema básico, en el cual se muestran dos sistemas de ejes cartesianos cada
uno correspondiente a cada cámara del par estereoscópico.

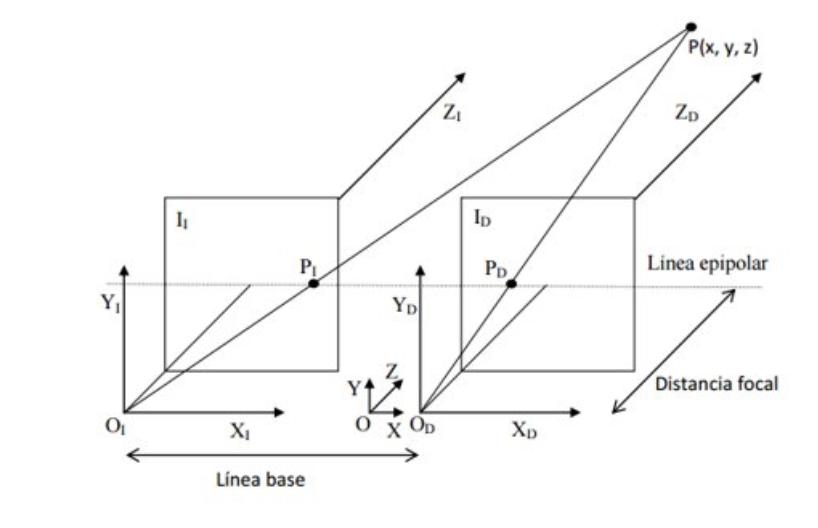

Fig. 4. Diagrama tridimensional para el cálculo de la
distancia del punto P
A una
profundidad dada por la distancia focal de las cámaras f (que debe ser
la misma en ambas) se encuentra el plano denominado epipolar que contiene los
planos II e ID correspondientes a las imágenes tomadas
por cada cámara. En este plano es donde se miden las disparidades entre dichas
imágenes.
Al
encontrarse las cámaras a la misma altura (eje y), las únicas diferencias se
dan a nivel horizontal ya que, como se comentó, las cámaras se ubican a una
distancia de separación b sobre
el eje x.
En la Figura
5, se pueden observar los puntos PI y PD que son las
proyecciones del punto P sobre la línea epipolar. Se puede intuir que cuanto
más lejano se encuentre el punto P, los vectores de proyección tenderán a ser
paralelos al eje Z lo que hará que PI y PD tiendan a
ubicarse sobre el eje ZI y ZD. La disparidad del
punto se calcula como XI - XD = d y en el caso de que un
objeto se encuentre ubicado en el infinito del eje Z hará que d valga 0. Así
entonces el cálculo de la distancia del objeto sobre el eje Z será:

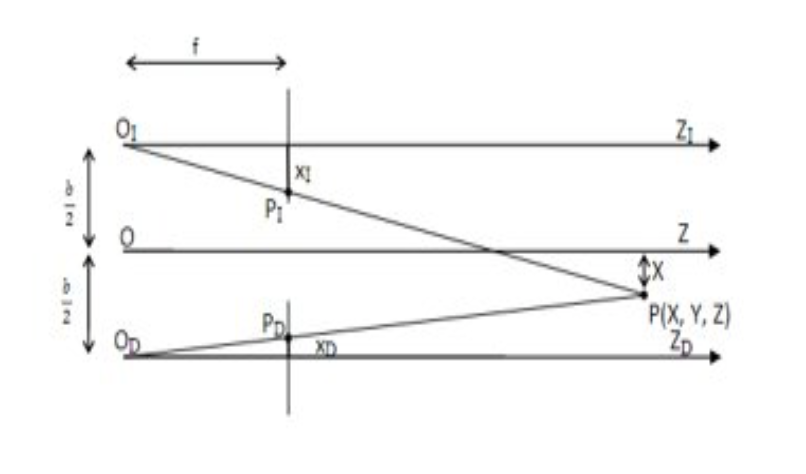

Fig.
5. Diagrama bidimensional para el
cálculo de la distancia del punto P
En la
ecuación Imagen Derecha se asigna un signo negativo a XD
para compatibilizar los sistemas de coordenadas de los ejes OI y OD.
Siendo la disparidad del punto P:
con la cual se puede calcular la distancia
z del punto P (objeto detectado).
Por otra parte, el desarrollo de los
algoritmos de control del autómata se apoyó en las bibliotecas desarrolladas
por Peter Corke, realizándose simulación mediante el software MATLAB. Queda
pendiente la integración con las bibliotecas que se desarrollaron para la
detección de objetos, debido a que se priorizó el desarrollo de las de
procesamiento gráfico.
A.
CALIBRACIÓN DE LAS CÁMARAS
Lo aconsejable fue,
en un principio, que el ajuste se realizara en forma mecánica logrando la mejor
alineación posible de las cámaras (ejes horizontal y vertical) para que luego
el algoritmo de calibración tuviese mejores resultados. Una vez realizado este
ajuste, se comenzó con el cálculo de las matrices de calibración, para lo que
se utilizó la biblioteca de OpenCV que contiene clases para calibración y
reconstrucción de imágenes 3D: “Camera calibration and 3D reconstruction”. Para
la calibración se usó la aplicación calibrate_cameras,
que forma parte de la biblioteca StereoVision [10] (Bajo licencia pública GNU).
Esta aplicación
toma como argumentos imágenes estéreo que contienen en su escena un patrón
cuadriculado símil a un tablero de ajedrez, con capturas en distintas
perspectivas de éste (Figura 6). El tablero se rota y, además, se lo traslada a
lo largo de las múltiples tomas de imágenes. Matemáticamente se puede demostrar
que la cantidad mínima de tomas depende de la cantidad de esquinas que contiene
el tablero patrón. El término “esquinas” hace referencia a la cantidad de
vértices de cuadrados negros que hacen contacto entre sí (léase negros o
blancos). La
máxima cantidad utilizada es 50, bajo el criterio de que cuantas más muestras
haya los cálculos de corrección de errores serán más precisos.
Fig.
6.
Vértices detectados por el algoritmo de calibración
La aplicación Calibrate_cameras da como resultado una carpeta con un conjunto de
matrices que contiene los parámetros intrínsecos (focos, centrados),
extrínsecos (traslación y rotación) y las matrices de rectificación de
distorsiones. Con estas matrices se realizan las correcciones sobre las
imágenes tomadas en cada cámara. Una vez rectificadas las imágenes se puede
realizar el cálculo del eje Z con la fórmula citada más arriba. Para lograr
este cálculo hay que ubicar en ambas imágenes del par estéreo el mismo objeto,
para esto es necesario un algoritmo de búsqueda e identificación de objetos.
Esto se puede resolver con el algoritmo DOT que fue detallado anteriormente.
B.
VERIFICACIÓN CON MAPA DE DISPARIDAD
La verificación con mapa de disparidad se
realizó utilizando las bibliotecas de StereoVision, una prueba empírica
realizando un mapa de disparidad y una nube de puntos. La nube de puntos
consiste en conseguir las coordenadas espaciales de cada pixel de la escena
tomadas por las cámaras.
De esta forma se puede visualizar una
escena desde diferentes perspectivas rotando los ejes de coordenadas. Esto
tiene un límite y es que esos “puntos” de la imagen se obtienen desde una
posición fija del espacio, si se deseara observar perspectivas laterales se
necesitaría más información de la escena. Esto se puede salvar hasta cierto
ángulo, replicando los pixeles de la frontera, de forma que cubran los huecos
de información faltante.
Para lograr un buen mapa de disparidad se
necesita que los objetos de la escena sean detectados inequívocamente en las
imágenes del par estéreo. Se utilizó la herramienta tune_blockmatcher de la biblioteca StereoVision con el fin de ajustar los parámetros del detector de
objetos y se verificó en paralelo la “calidad” del mapa de disparidad que se
muestra en la Figura 7.

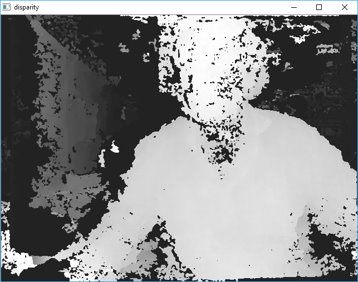

Fig
7.
Mapa de disparidad
Los ajustes mencionados se deben realizar en forma iterativa y empírica
ya que resulta ser el método más rápido y eficiente. Luego de realizar el ajuste del algoritmo
de búsqueda y detección de objetos, se utilizó la función images_to_pointcloud (también de la citada biblioteca
StereoVision), la que toma como argumentos las matrices de rectificación, un
par de imágenes estéreo, los parámetros de ajuste del algoritmo de “blockmatching”, esto da como resultado
una matriz de tres dimensiones que contiene los vectores (también de tres
dimensiones) correspondientes a la información del color de cada pixel. Se
puede observar la nube de puntos en la Figura 8
Fig. 8. Resultado
de la nube de puntos a partir de la imagen estéreo
VI. CONCLUSIONES
Quizás las modificaciones y los agregados
realizados sobre el algoritmo DOT no sean suficientes para obtener velocidades
considerables en la detección, aunque permiten mejorar adecuadamente la misma.
Ahora es aceptable realizar una búsqueda en una imagen HD, pero aun así sigue
siendo relativamente lento. Como se plantea al final del apartado
“Implementación de DOT en GPU” quizás la respuesta involucre la implementación
del proceso de “match template” en la GPU, aprovechando el tiempo ocioso de la
misma.
Respecto al algoritmo, presenta fallas que
quizás sean mejorables. DOT no considera colores, solo considera formas, y
queda claro que resolver esa falencia sería una mejora a esta implementación. Otro
punto importante para destacar es que el tiempo de reconocimiento de un objeto
depende de la cantidad de plantillas y de las dimensiones del video. Esto no
debería ser así, aunque es una característica intrínseca del algoritmo. Una
solución que se podría proponer para la mejora del algoritmo es la de no
utilizar la ventana deslizante, sino que por algún medio se detectarán los
posibles candidatos a la imagen de la plantilla buscada y luego realizar el
“match template” entre las plantillas y esa región de la imagen.
Respecto al cálculo y análisis de
profundidad, la calibración de las cámaras y la comprensión del algoritmo están
en un nivel muy avanzado, al punto de que solamente sería necesario programar
la detección y agregarla a la de objetos. El único inconveniente será el tiempo
de procesamiento que se sumaría al que posee la detección DOT y, como se
expresó, se debería buscar una solución de compromiso o analizar la unión de
ambos algoritmos mucho más detenidamente.
En etapas siguientes de este proyecto de
investigación, que sigue vigente en el ámbito de la Universidad, se procederá a
continuar el trabajo sobre aquellas cuestiones que hoy se mencionan como
dificultades o asuntos pendientes.
VII. REFERENCIAS Y
BIBLIOGRAFÍA
A.
Referencias bibliográficas:
[1] Bay, Herbert,Tuytelaars,
Tinne, Van Gool, Luc.: SURF:Speeded
Up Robust Features, European Conference on Computer Vision 2006
[2] Rublee,Rabaud,Konolige,Bradski:
ORB: an efficient alternative to SIFT or SURF, IEEE International Conference on
Computer Vision 2011
[3] LeCun,Haffner,Bottou,Bengio,
Object Recognition with Gradient-Based Learning, CPVR 2004
[4] Vaswani, Shazeer,
Parmar, Uszkoreit, Jones, Gomez , Kaiser, Polosukhin, Attention is all you need, Cornell University
2017
[5] Hinterstoisser Stefan, Lepetit Vincent, Ilic Slobodan, Fua
Pascal, Navab Nassir.: Dominant Orientation Templates
for Real-Time Detection of Texture-Less Objects, Computer Vision Pattern
Recognition 2010.
[6] Gonzales, Woods: Digital Image Processing , Tercera Edición, Prentice Hall
2007
[7] Hinterstoisser Stefan, Cagniart Cedric, Ilic Slobodan, Sturm Peter, Navab Nassir, Fua Pascal, Lepetit Vincent.: Gradient Response Maps for Real-Time
Detection of Texture-Less Objects, IEEE Transactions on pattern analysis and
machine intelligence 2011
[8]
OpenCV 9/2/2005 [en línea] Fecha de consulta: 27/7/2020 http://opencv.org/
[9] Martin Montalvo, Técnicas de visión
estereoscópica para determinar la estructura tridimensional de la escena,
Autor: Curso académico 2009/2010, Máster en Investigación en Informática,
Facultad de Informática, Universidad Complutense de Madrid 2009/2010.
[10] StereoVision
15/04/2017 [en línea] Fecha de
consulta 27/7/2020 https://pypi.org/project/StereoVision/
